商品の詳細:
お支払配送条件:
|
| 材料: | Q235鋼管 | OEM: | 入手可能 |
|---|---|---|---|
| 仕上げ: | 亜鉛プレート,Hdg,塗装 | スタンダード: | BS1139 |
| サイズ: | 48mm × 5mm,40mm × 4.5mm,または要求に応じて | 適用する: | 脚手座標の高さ調整 |
| ベースプレート: | 150 x 150 x 5mm / 6mm | 鋳造ナッツ: | 0.75KG |
| ハイライト: | 調整可能なスクリュージャック,スキャフォルト調整螺栓 |
||

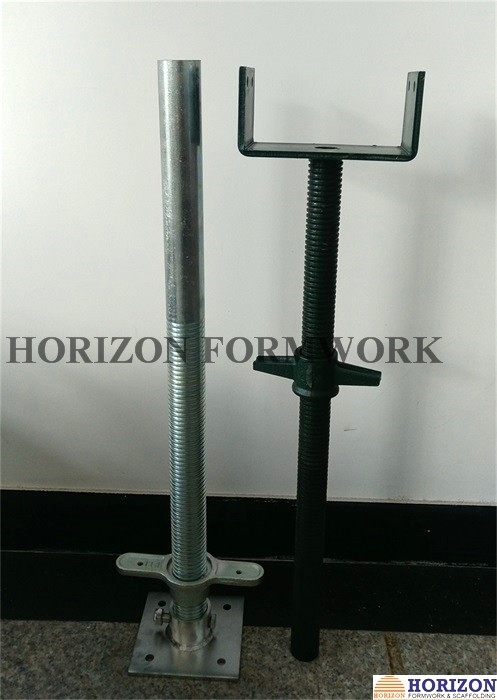

BS1139 スクロールジャック Uヘッドとジャックベース
高強度鋼管から作られ,スクリュージャックは,横軸の木梁やスレブ構造における鋼梁を支えるおよび安定させるために150 x 150mmのヘッドプレートで装備されています.広大なサポートエリアがあるため傾きは最高6パーセントに達する.
ベースプレートは管状の螺栓幹に溶接され,各角に泥土に固定するための穴があります.
ベースプレート付きのスクリュージャックにより,スケーフォルドセットは不均等な表面に平ら化できます. 鉄製のナッツは,高強度で耐久性のために電熱されたスクリュー幹に使用されます.
ACMEスレッドが スクリューストームに使われます
フレーム,リングロック,カップロックなどのあらゆる種類の脚手座標システムに適合します.
ジャック・ヘッドは常にジャック・ベースと連携して 簡単にスキャフォルドセットを調整します

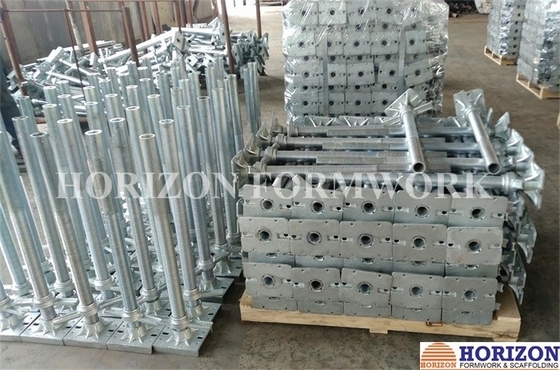

スキャフォルド ベースジャック
| スクロール/チューブサイズ (mm) | ベースプレート(mm) | ナッツ(kg) | 体重 (kg) |
| Ø30 (固体) x 400 (600) | 120×120×5 | 0.25 | 2.75 (3.72) |
| Ø32 (固体) x 400 (600) | 120×120×5 | 0.30 | 3.10 (4.20) |
| Ø34 (固体) x 400 (600) | 120×120×5 | 0.40 | 3.50 (4.76) |
| Ø34 (空洞) x 4 x 400 (600) | 150×150×6 | 0.55 | 2.80 (3.39) |
| Ø38 (空洞) x 4 x 400 (600) | 150×150×6 | 0.50 | 2.90 (3.60) |
| Ø48 (空洞) x 4 (5) x 600 | 150×150×8 | 1.00 | 5.00 (5.60) |
| Ø48 (空洞) x 4 (5) x 820 | 150×150×8 | 1.00 | 6.00 (6.80) |
Uヘッドジャック:
| スクロール/チューブサイズ (mm) | ベースプレート (mm) | ナッツ (kg) | 体重 (kg) |
| Ø30 (固体) x 400 (600) | 150×120×50×5 | 0.25 | 3.36 (4.33) |
| Ø32 (固体) x 400 (600) | 150×120×50×5 | 0.30 | 3.70 (4.81) |
| Ø34 (固体) x 400 (600) | 150×120×50×5 | 0.40 | 4.10 (5.37) |
| Ø34 (空洞) x 4 x 400 (600) | 150 x 120 x 50 x 6 | 0.55 | 2.91 (3.74) |
| Ø38 (空洞) x 4 x 400 (600) | 150 x 150 x 50 x 6 | 0.50 | 3.61 (4.28) |
| Ø48 (空洞) x 4 (5) x 600 | 180 x 150 x 50 x 8 | 1.00 | 6.24 (6.82) |
| Ø48 (空洞) x 4 (5) x 820 | 180 x 150 x 50 x 8 | 1.00 | 7.20 (8.00) |
